단일 / 이축 스크류 PVC 파이프 성형기 500 밀리미터 파형관 기계

단일 / 이축 스크류 경질 염화비닐관 압출기 500 밀리미터 파형관 기계

흐름도

&packing을 조사하는 machine→meter measurer→double winder→finished 제품을 형성하여 →material 건조 →single 스크루 extruder→extrusion mould→corrugation을 공급하는 원료 + 마스터 batches→mixing→vacuum

• 상세한 기술 정보의

1.0 원추형 이축압출（성형）기 92/188

--스크루 HV>740의 스크루 견고성

--배럴 HV>940의 배럴 견고성

--재료 38CrMoAlA 질화 취급

--0.4-0.7mm을 질화처리하는 배럴의 깊이

--0.3-0.6mm을 질화처리하는 스크루의 깊이

--스크루 92/188 밀리미터의 지름

--L/D 22시 1분

--스크루 2의 양

Heating& 냉각

--실린더 가열부 5 구역 ×15.5kw

--배럴 냉각 (바람) 4 구역 Ｘ 0.75 kw

--가열대 6 구역을 죽으세요

구동

--직류 전동기 110 kw

--컨버터 유로썸 (영국) 오버로딩 보호

--휠 박스 단단한 표면 기어 구동

--기어 20CrMnTi의 재료

--탄소 처리되고 급랭

--환원제 38CrMoAIA의 재료

--맥스. 출력 500-750kg/h

--중심 높이 1150 밀리미터

1.1 재료 공급 시스템

--모터 1.5 kw

--인버터 후지

--기어박스 단단한 표면 기어 구동

--유지 가능한 소재 PVC 분말 수지

--메뚜기 스테인레스 강

2.0 주형

2.1 다이 헤드

--상술 : ODΦ160, Φ200, Φ250, Φ315, Φ400, Φ500mm

--재료 40Cr 플로우 채널 크롬 판과 폴란드 처리

2.2 물 소매

--물 슬리이브재 고급 품질 철강

--상술 ODΦ160, Φ200, Φ250, Φ315, Φ400, Φ500mm

2.3 거푸집 블럭

--물질적 고급 품질 알루미늄 합금

--양 40 쌍

--냉각 형태 공기 냉각법

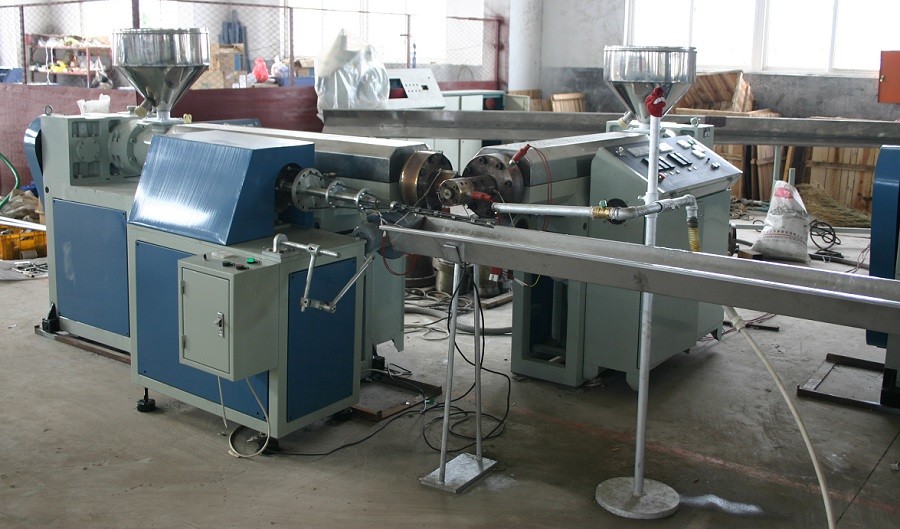

중벽의 사진은 기계 프라이스를 만들어 (DWC) 케이블 BAR 튜브 압출 라인 BAR 압출기 파이프를 주름지게 했습니다
