기계장치를 내미는 두 배 벽 물결 모양 관 밀어남 선 세 배 벽 물결 모양 관

이중 벽 골판지 파이프 압출 라인, 삼중 벽 골판지 파이프 압출 기계

• 이중벽 주름관 압출 라인의 상세한 기술 정보

1.0 단일 스크류 압출기 SJ-120/삼삼 (3세트)

나사 구조: 혼합 섹션이 있는 나선형 장벽 유형 나사는 가소화 품질 및 출력을 크게 향상시킵니다.PEPP와 같은 재료의 고효율 압출에 특히 적합하며 재료 적응성이 광범위합니다.

배럴 구조: 분할된 비대칭 슬로 팅 배럴 디자인, 공급 입구에는 자동 온도 제어 기능이 있는 수냉식 시스템이 있어 공급 섹션의 전달 효율성이 크게 향상됩니다.

기어 박스 : 기어 박스는 수직 구조를 채택하고 냉각 방법은 순환 수냉식 시스템과 함께 강제 순환 오일 냉각입니다.높은 토크, 저소음, 단단한 톱니 표면 기어, 기어 연삭 공정, 견고한 스러스트 베어링;

자동 피더, 건조기: 재료 부족 경보 기능이 있는 자동 피더 유도 설계.건조기는 건조 및 보관, 자동 온도 제어 및 모든 스테인리스 스틸 라이닝이 있는 지능형 디스플레이의 통합 설계를 채택합니다.

온도 제어: 수입된 PLC 제어 시스템, 이중 PID 매개변수 온도 제어, 온도 제어 정확도 ±1℃;

기술적인 매개변수

--나사 HV>740의 나사 경도

--배럴 HV>940의 배럴 경도

--재료 38CrMoALA, 질화 처리

--배럴 질화 깊이 0.4~0.7mm

--나사 질화 깊이 0.3~0.6mm

--나사 직경 120mm

--L: D 33:1

난방 및 냉각

--배럴 가열 구역 7개 구역 × 5kw

--배럴 냉각 7zones×0.37kw

--배럴 화력 37.59kw

운전

--AC 모터 250kw

--인버터 ABB

--기어 재료 20CrMnTi,

--최대.출력 850kg/h

자동 자재 - 공급 시스템

--건조기 1pc

--진공 피더 1pc

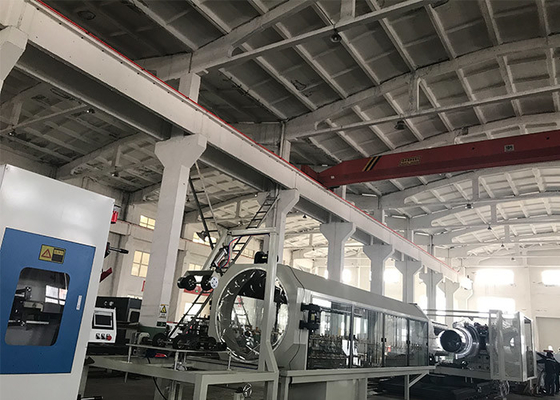

이중벽 골판지 파이프 압출 라인 사진
