팬 냉각 Hdpe 파이프 압출기 DWC 파이프 압출 라인

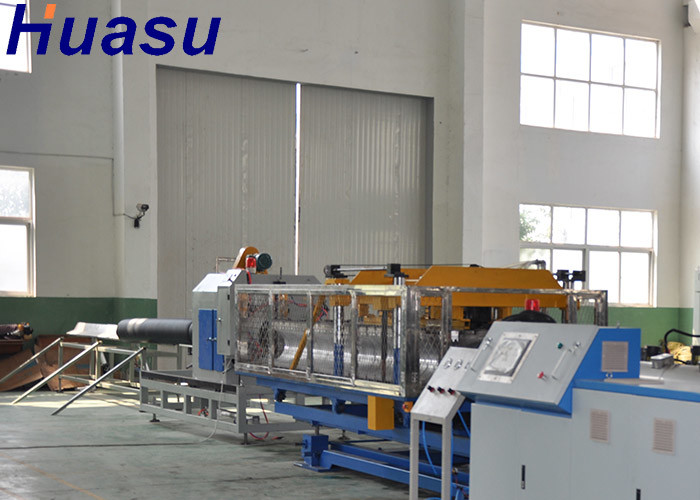

팬 냉각 이중 벽 골판지 파이프 압출 라인

골판지 파이프 압출 기계는 케이블 보호 커버, 의료 이송 파이프(소형 골판지 파이프)로 널리 사용되는 9mm ~ 1200mm OD/ID 골판지 파이프를 생산할 수 있습니다.가스 이송, 수도 이송(대형 골판지 파이프) 등

골판지 파이프 기계는 다음으로 구성됩니다.

1. 압출기
다른 재료에 따라 PVC 재료용 원추형 이중 나사 압출기, PE/PP 재료용 단일 나사 압출기를 사용할 수 있습니다.

또한 압출기 모델은 파이프 크기 및 금형 설계에 따라 선택합니다.예를 들어 PE 9mm ~ 25mm 골판지 파이프의 경우 고속 설계의 경우 SJ65/30 단일 나사 압출기를 선택하거나 일반 속도 설계의 경우 SJ55/30 단일 나사 압출기를 선택합니다.

압출기 수량은 파이프 디자인에 따라 선택하고 단일 벽 골판지 파이프는 압출기를 사용하고 이중 벽 골판지 파이프는 2 세트 압출기를 사용합니다.PE 160mm 단일 벽 골판지 파이프 생산 기계와 같은 SJ75/33 단일 나사 압출기를 선택하고 이중 벽 유형은 SJ75/33 단일 나사 압출기 + SJ65/33 단일 나사 압출기를 선택해야 합니다.소형 PVC 단일 벽 골판지 파이프 압출용 SJZ45/90 원추형 이중 나사 압출기.

고객 요구 사항에 따라 당사의 압출기는 SMATAC HMI와 함께 SIEMENS PLC로 제어를 제조할 수 있습니다.

2, 파이프 압출 다이 + 골판지 파이프 성형 다이
파이프 압출 다이는 일반 단단한 벽 파이프 다이와 동일한 기능을 가지고 있어 용융 플라스틱을 둥근 모양으로 만들고 벽 두께가 단단한 벽 파이프보다 더 얇습니다.
그러나 벽 두께가 매우 얇기 때문에 성형 금형에 들어갈 때 공기와 함께 불어서 성형 및 사이징이 매우 나쁜 경우 차이가 있습니다.이것은 어려운 제어 부분이지만 숙련된 엔지니어에게는 케이크 조각입니다.

골판지 파이프 성형 다이는 일반적으로 파이프 크기 및 성형 기계 유형에 따라 알루미늄/알루미늄 합금으로 만들어지며 성형 기계에 설정하기 위한 디자인이 다르며 라인 속도 디자인에 따라 냉각 유형도 다릅니다.정상 속도 생산 속도, 팬 냉각, 고속 생산 속도, 수냉식.

우리의 설계된 성형 다이는 파이프 연결에 더 효율적인 온라인 벨링을 만들 수 있습니다.

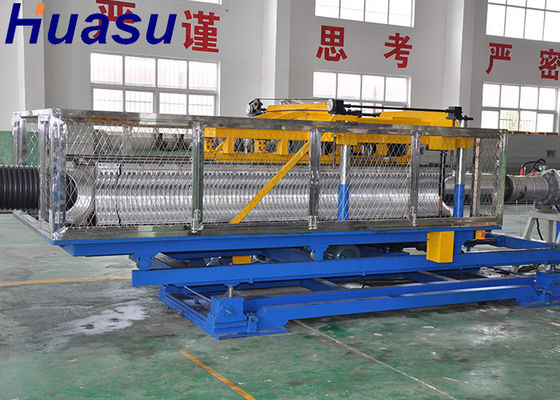

3, 성형 기계
성형 다이를 설정하고 성형 다이를 지속적으로 작동시키는 데 사용되는 성형 기계.

4, 절단기 + 스태커 또는 와인딩 머신
일반적으로 와인딩 머신, 싱글 디스크 와인더, 더블 디스크 와인더가 장착된 소형(9mm ~ 110mm) 주름관의 경우 둘 다 괜찮습니다.고속의 경우 더블 디스크 확대기를 제안합니다.
또한 75mm, 90mm, 110mm 파이프 couble은 9m, 6m 등과 같이 짧은 길이로 절단됩니다. 그런 다음 절단기 + 스태커를 사용해야 합니다. 절단 빈도가 권선 유형보다 높기 때문입니다.
