제품 상세 정보:
원래 장소: 중국
브랜드 이름: SD HUASU
인증: ISO
모델 번호: SBG 250
결제 및 배송 조건:
최소 주문 수량: 1개 세트
포장 세부 사항: 표준 패키지
배달 시간: 30 작업 일
지불 조건: 전신환
공급 능력: 50 세트/달
접촉
상세 제품 설명
관 직경: 외경 90-315 mm 압출기: SJ 90/30
출력: 120-260kg/h 교류 전동기: 75kw
변환장치: ABB 먹이는 체계: 자동
총 힘: 120kw
하이 라이트:

260 kg/H 파형관 성형 기계

,

한 개의 벽 체관 성형 기계

,

120 kw 파형관 성형 기계

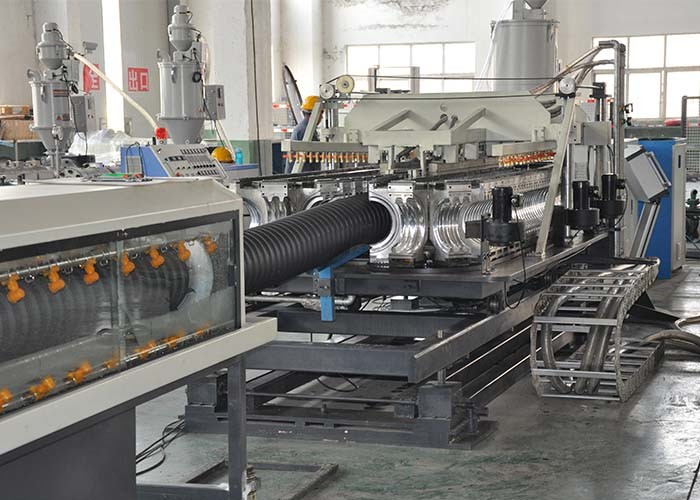

260 kg/H 공통 단일 벽 파형관 압출 라인 파형관 성형 기계

  • 파형관 성형 기계는 구조를 마무리했고 우리가 또한 플라스틱 성형을 제공할 수 있습니다. 여기저기에 형성 곰팡이가 이사오고 한 마무리하고 완전하게 터널을 만듭니다. 터널을 형성하는 것 샌드위치 디자인과 물을 차갑게함으로써 포스리 곰팡이를 냉각시키는 것 입니다.몰딩 스트립은 카바이드 강으로 만들어지고 따라서 그것이 내부식입니다.

    단일벽 파형관 기계는 산둥 후아수에 의해 개발되었습니다. 그것은 고속 주조, 심지어 주름, 매끄러운 안쪽이고 외부 파이프 벽을 보증하는 제품의 물 순환 냉각과 공기 냉각법을 실현하기 위해 모듈과 템플릿을 운영하기 위해 기어를 채택합니다. 이러한 파형관은 특히 와이어 도관 파이프에서 사용됩니다.

    단일 벽 파형관은 넓게 자동차 전선, 전기 트래드 패싱 파이프, 기계 공구의 회로, 램프와 랜턴 전선의 방호관, 에어컨의 튜브와 세탁기, 기타 등등의 분야에서 사용됩니다.

  • 생산 라인 목록
아니오. 이름 & 모델
01 단일의 스크류 압출기 SJ90x30 1개 세트
02 주형 50 밀리미터 다이 헤드 거푸집 블럭 7개 세트
63 밀리미터 다이 헤드 거푸집 블럭
75 밀리미터 다이 헤드 거푸집 블럭
90 밀리미터 다이 헤드 거푸집 블럭
110 밀리미터 다이 헤드 거푸집 블럭
160 밀리미터 다이 헤드 거푸집 블럭
200 밀리미터 다이 헤드 거푸집 블럭
03 형성 기계 SBCJ-200 1개 세트
04 기계 STG-200을 줄이기 1개 세트
05 오버르턴링 브라켓 1개 세트
06 PLC 제어 시스템 1개 세트



  • 상세한 기술 정보

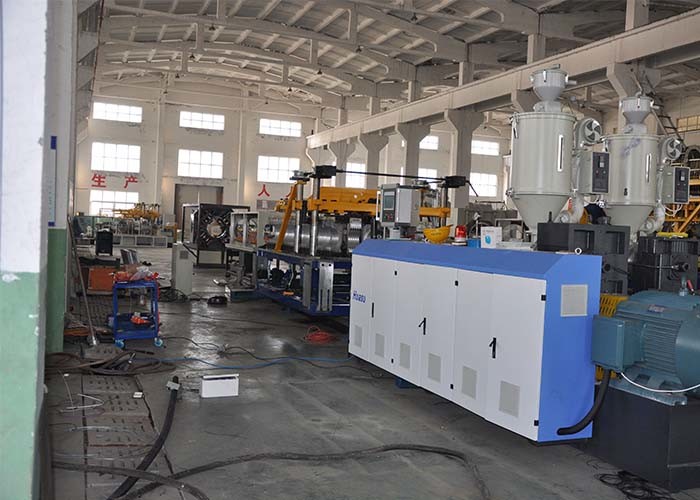

1.0 단일의 스크류 압출기 SJ90x30

--스크루 HV>740의 배럴 스크루 견고성

--배럴 HV>940의 재료 38CrMoAlA 견고성

--질화 취급

--0.4를 질화처리하는 배럴의 깊이--0.7 밀리미터

--0.3-0.6mm을 질화처리하는 스크루의 깊이

--스크루 90 밀리미터의 지름

--L :D 30︰1



Heating& 냉각

--실린더 가열부 5 구역 X 4.5 kw

--배럴 냉각영역 5 구역 X 0.18 kw

--23 kw를 가열시키는 배럴의 전원

구동

--교류 전동기 150-1500 r.p.m 75 kw

--컨버터 후지

--휠 박스 기어 구동

--기어 소재 20CrMnTi

--기어 타입 나선형 기어

--맥스. 출력 260 킬로그램 / H

1.1 오토-피드링 시스템

--자동차 드라이어 1 PC

--재료 자동 적재기 1 PC



2.0 주형

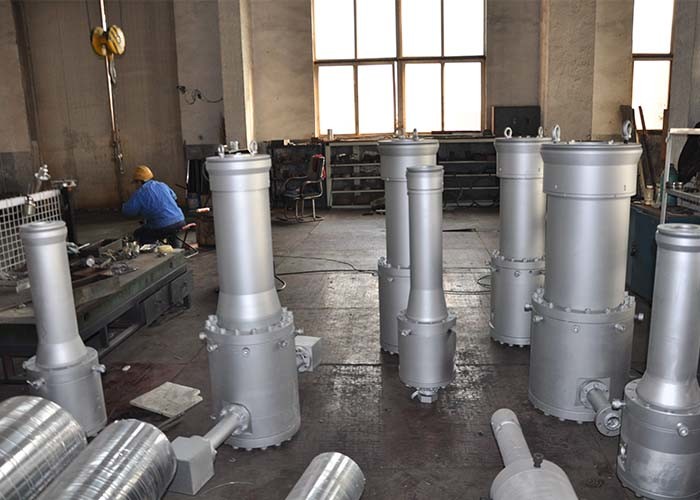

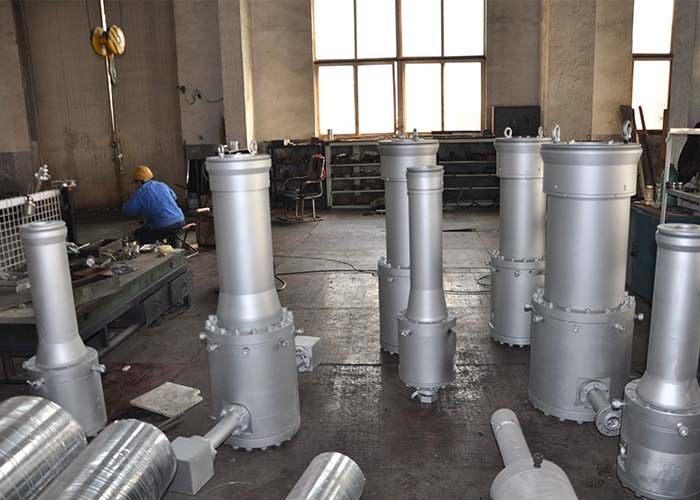

2.1 다이 헤드

--상술 : Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm

--다이 구조 나선형

--재료 40 Cr 질화 & 급랭

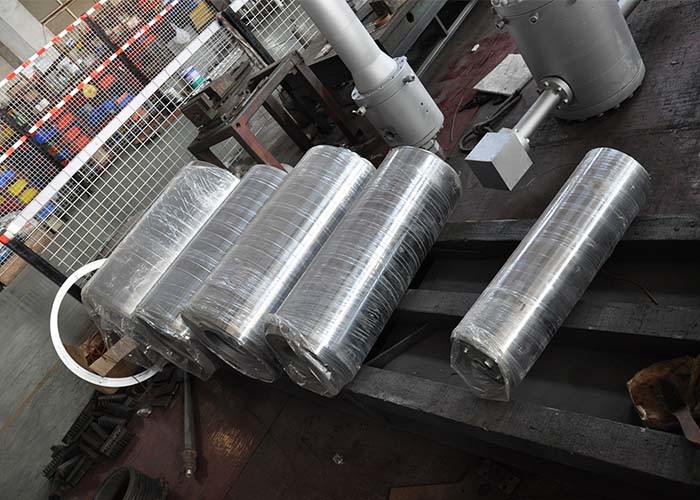

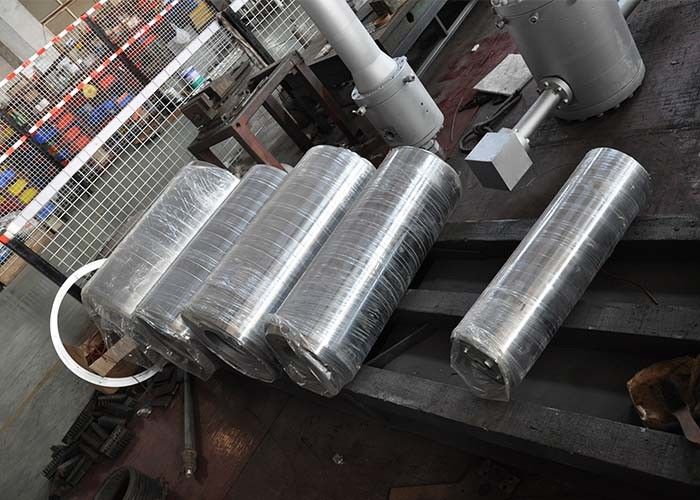

2.2 거푸집 블럭

--물질적 고급 품질 알루미늄 합금

--양 35 쌍

--냉각 형태 공기 냉각법



3.0 형성 기계 SBCJ-200

--모듈의 사슬 4620 밀리미터의 길이

--모듈 35 쌍 (알루미늄 곰팡이)의 양

--인버터 1 PC

--위 & 바닥 위상내 구동 모터 3.7 kw

--냉방 모드 공기 냉각법

--채널 1.8MPa를 냉각시키는 모듈에서의 압력

--(조정할 수 있는) 중심 높이 (밀리미터) 1050 밀리미터

--모듈 Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 밀리미터

--일련 자동 윤활 시스템 1

--냉각 수온 8-20C

--맥스. / H 크움 물 사용량 1.5

--맥스. 수평 조정 ±50 밀리미터

--맥스. 조정 100 밀리미터를 직립시키세요

--체중의 기계 3000 킬로그램



4.0 기계 STG-200을 줄이기

--파이프 직경 ID Φ50-Φ200mm

--실린더에 의한 클램핑 반 클램프

--클램핑 공압

--고정 길이를 내려치는 것 : 성형 기계는 파이프의 길이를 계산하고, 절단 순서를 줍니다.



5.0 오버르턴링 브라켓

--길이 6000 밀리미터



6.0 PLC 제어 시스템

--온도 제어

--콘택터 (지멘스)

--영어 메뉴

--인간 기계 인터페이스 10.4 1 세트 (지멘스)

--새로운 세대 PLC 시스템 1 일련 (지멘스)

--터치 스크린, 맨-머신 회담
