원래 장소: | 중국 |
브랜드 이름: | SD Huasu Brand |
인증: | CE, ISO9001:2008, UL, QS, GMP |
모델 번호: | PE 단일 벽 파형관 압출 라인 |
최소 주문 수량: | 1개 세트 |
---|---|
포장 세부 사항: | 표준 패키지 |
배달 시간: | 30 작업 일 |
지불 조건: | 전신환 |
공급 능력: | 50 세트/달 |
형: | 다이 헤드, 거푸집 블럭, 물 소매 | 압출기: | SJ 90/33 |
---|---|---|---|
L/D: | 33/1 | 배럴 난방: | 5 구역 X 4.5 kw |
배럴 냉각: | 5 구역 X 0.18 kw | 모터: | 150-1500 r.p.m 75 kw |
하이 라이트: | 200 밀리미터 케이블 보호관 압출 라인,파형관 압출 라인,PLC PE 파이프 압출 라인 |

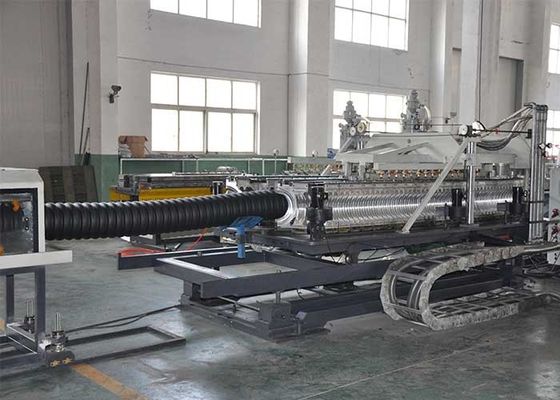

SJ90/33 압출기와 물결모양 케이블 보호관 압출 라인 50mm-200mm
생산 라인 목록
아니오. | 이름 & 모델 | 양 | |
01 | 단일의 스크류 압출기 SJ90x30 | 1개 세트 | |
02 | 주형 | 50 밀리미터 다이 헤드 거푸집 블럭 | 7개 세트 |
63 밀리미터 다이 헤드 거푸집 블럭 | |||
75 밀리미터 다이 헤드 거푸집 블럭 | |||
90 밀리미터 다이 헤드 거푸집 블럭 | |||
110 밀리미터 다이 헤드 거푸집 블럭 | |||
160 밀리미터 다이 헤드 거푸집 블럭 | |||
200 밀리미터 다이 헤드 거푸집 블럭 | |||
03 | 형성 기계 SBCJ-200 | 1개 세트 | |
04 | 기계 STG-200을 줄이기 | 1개 세트 | |
05 | 오버르턴링 브라켓 | 1개 세트 | |
06 | PLC 제어 시스템 | 1개 세트 |
상세한 기술 정보
1.0 단일의 스크류 압출기 SJ90x30
--스크루 HV>740의 배럴 스크루 견고성
--배럴 HV>940의 재료 38CrMoAlA 견고성
--질화 취급
--0.4를 질화처리하는 배럴의 깊이--0.7 밀리미터
--0.3-0.6mm을 질화처리하는 스크루의 깊이
--스크루 90 밀리미터의 지름
--L :D 30︰1
Heating& 냉각
--실린더 가열부 5 구역 X 4.5 kw
--배럴 냉각영역 5 구역 X 0.18 kw
--23 kw를 가열시키는 배럴의 전원
구동
--교류 전동기 150-1500 r.p.m 75 kw
--컨버터 후지
--휠 박스 기어 구동
--기어 소재 20CrMnTi
--기어 타입 나선형 기어
--맥스. 출력 260 킬로그램 / H
1.1 오토-피드링 시스템
--자동차 드라이어 1 PC
--재료 자동 적재기 1 PC
2.0 주형
2.1 다이 헤드
--상술 : Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm
--다이 구조 나선형
--재료 40 Cr 질화 & 급랭
2.2 거푸집 블럭
--물질적 고급 품질 알루미늄 합금
--양 35 쌍
--냉각 형태 공기 냉각법
3.0 형성 기계 SBCJ-200
--모듈의 사슬 4620 밀리미터의 길이
--모듈 35 쌍 (알루미늄 곰팡이)의 양
--인버터 1 PC
--위 & 바닥 위상내 구동 모터 3.7 kw
--냉방 모드 공기 냉각법
--채널 1.8MPa를 냉각시키는 모듈에서의 압력
--(조정할 수 있는) 중심 높이 (밀리미터) 1050 밀리미터
--모듈 Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 밀리미터
--일련 자동 윤활 시스템 1
--냉각 수온 8-20C
--맥스. / H 크움 물 사용량 1.5
--맥스. 수평 조정 ±50 밀리미터
--맥스. 조정 100 밀리미터를 직립시키세요
--체중의 기계 3000 킬로그램
4.0 기계 STG-200을 줄이기
--파이프 직경 ID Φ50-Φ200mm
--실린더에 의한 클램핑 반 클램프
--클램핑 공압
--고정 길이를 내려치는 것 : 성형 기계는 파이프의 길이를 계산하고, 절단 순서를 줍니다.

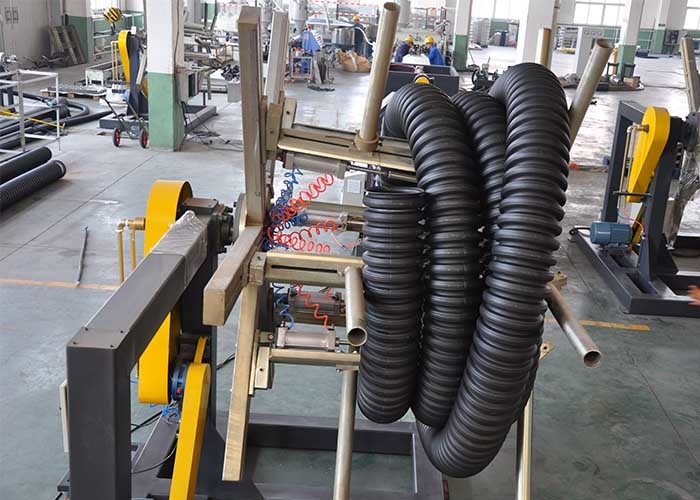

5.0 오버르턴링 브라켓
--길이 6000 밀리미터
6.0 PLC 제어 시스템
--온도 제어
--콘택터 (지멘스)
--영어 메뉴
--인간 기계 인터페이스 10.4 1 세트 (지멘스)
--새로운 세대 PLC 시스템 1 일련 (지멘스)
--터치 스크린, 맨-머신 회담
