원래 장소: | 산둥 성, 중국 |
브랜드 이름: | HUASU |
인증: | CE, ISO9001 |
모델 번호: | SBG 500 |
최소 주문 수량: | 1 세트 |
---|---|
포장 세부 사항: | 표준은 패키징합니다 또는 필요에 따라 |
배달 시간: | 60 작업 일 |
지불 조건: | 전신환 |
공급 능력: | 20 세트/달 |
관 OD: | 300-500mm | L : D: | 30:1 |
---|---|---|---|
압출기: | SJ90/30과 SJ-75/30 | 교류 전동기: | 110KW |
변환장치: | 후지 (일본) 또는 ABB | 최대. 산출: | 20MT/day |
냉각 유형: | 공기 냉각법과 물 냉각 | 먹이는 체계: | 자동 |
작동 방향: | 우측에서 좌즉으로 | 형: | heads/ 바다 소매 / 거푸집 블럭을 죽으세요 |
하이 라이트: | OD500mm PE 파이프 압출 라인,110 kw PE 파이프 압출 라인,320 kg/H PE 파이프 압출 라인 |

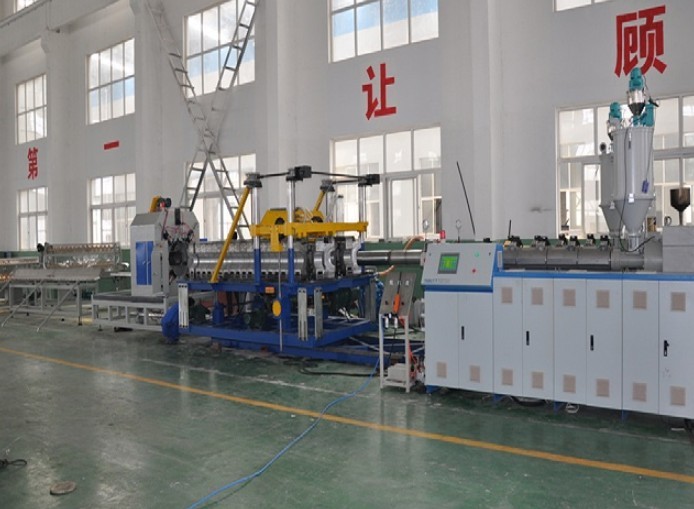

HDPE 중벽 파형관 라인 SBG 500
파이프 직경 ID200-400mm을 만들 수 있습니다
그것은 넓게 생산하는 HDPE 공수 파이프, 가스 공급 파이프에서 사용됩니다. 그것은 16 밀리미터에서 1200 밀리미터까지 지름과 HDPE 파이프를 만들 수 있습니다. 플라스틱 기계 개발과 설계 경험의 오랜 세월과 함께, 가격과 작은 직경 pvc hdpe 페이 피프라 플라스틱 파이프 생산 구축 기계 라인을 베스트-셀링 이 뜨거운 판매는 독특한 구조를 가집니다, 설계가 새롭습니다, 장비 전체 회선 배치가 합리적입니다, 조종 성능이 믿을 만합니다. 다른 요구조건에 의해, 이 HDPE 배관계는 곱하기 레이어 파이프 압출 라인으로 고안될 수 있습니다.
절차
소재 호퍼 → PE 파이프 성형기 → 마킹 라인 압출기 → 곰팡이 → 교정부 → 진공 검정수조 → 분무 냉각 저수 탱크 → 프린터 →는 → 커터 → 파이프 방전용 랙을 떠납니다 (또는 고객의 요구조건에 따르면)
특징
1. HDPE 배관계의 압출기는 고효율 스크루 & 배럴당을 채택합니다, 기어박스가 자체 윤활 역할 시스템과 이 기어박스를 경화하고 있습니다. 모터는 ABB 인버터에 의해 제어된 지멘스 표준모터와 속도를 채택합니다. 제어 시스템은 지멘스 PLC 제어 또는 버튼 제어를 채택합니다.
2. 이 PE 배관계는 조립된 지나서 물질적 charger+ 단일의 스크류 압출기 + 파이프 몰드 + 진공 검정수조 + 용사 냉각 탱크 X 2 세트 + 3 애벌레가 기계 + 먼지 없음 cutter+ 스택커를 떠난다는 것 입니다.
3. 진공 검정수조의 탱크 본체는 진공 보정과 냉각이 분할하는 2가지 챔버 구조를 채택합니다. 진공 탱크와 분무 냉각 탱크 둘 다는 스테인레스 강 304#를 채택합니다. 우수한 진공 시스템은 파이프를 위해 정확한 정립을 보증합니다 ; 분무 냉각은 냉각 효율을 향상시킬 것입니다 ; 자동차 수온 제어 시스템은 기계를 더 지적이게 합니다.
4. 이 배관계의 홀-오프 기계는 애벌레 유형을 채택할 것입니다. 미터 코드로, 그것은 생산 동안 배관 길이를 계산할 수 있습니다. 벌채종은 PLC 제어 시스템과 먼지 없음 커터를 채택합니다.
아니오.
|
내경 (밀리미터)
|
외부 직경 (밀리미터)
|
1 | 300 | |
2 | 350 | |
3 | 400 | |
4 | 450 | |
5 | 500 |
압출기
|
모터
|
맥스. 출력
|
SJ90/30 | 110 kw | 320 킬로그램 / H |
SJ75/30 | 55 kw | 160 킬로그램 / H |
아니오.
|
이름 & 모델
|
양
|
|
01 | 단일의 스크류 압출기 SJ-90/30 | 1개 세트 | |
02 | 단일의 스크류 압출기 SJ-75/30 | 1개 세트 | |

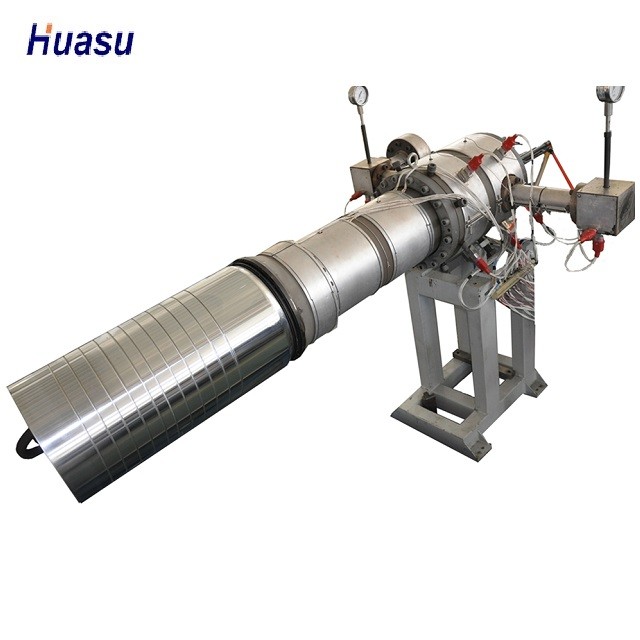

03 | 주형 模具 |
300 밀리미터 다이 헤드 물 소매 거푸집 블럭 300 밀리미터 |
5개 세트 |
350 밀리미터 다이 헤드 물 소매 거푸집 블럭 350 밀리미터 |
|||
400 밀리미터 다이 헤드 물 소매 거푸집 블럭 400 밀리미터 |
|||
450 밀리미터 다이 헤드 물 소매 거푸집 블럭 450 밀리미터 |
|||
500 밀리미터 다이 헤드 물 소매 거푸집 블럭 500 밀리미터 |
|||

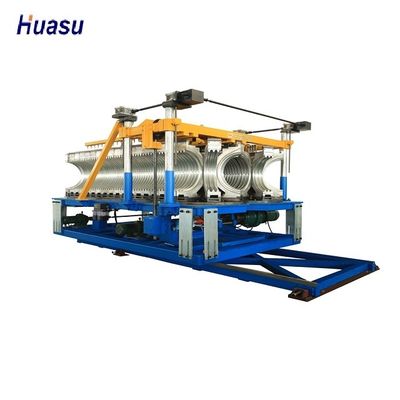

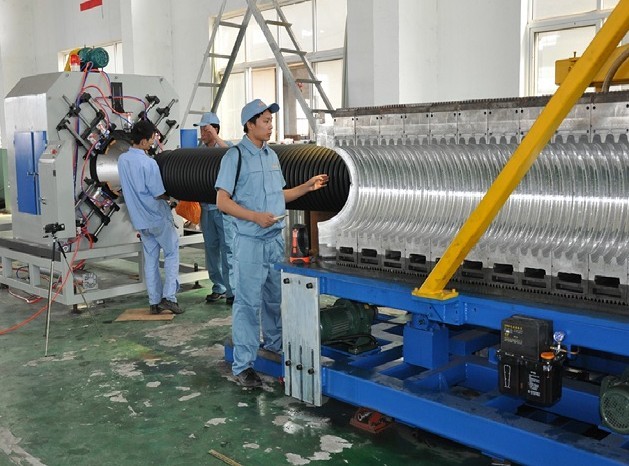

04 | 기계 SBCJ-500을 형성하기 | 1개 세트 | |
05 | 물 냉각 탱크 | 1개 세트 | |

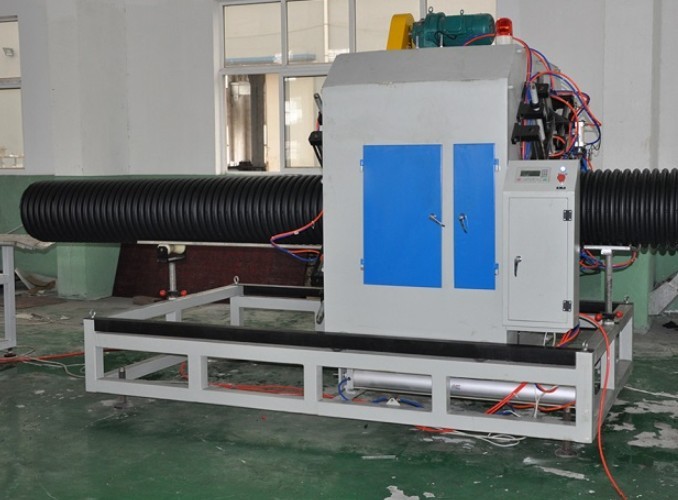

06 | 기계 STG-500을 줄이기 | 1개 세트 | |
07 | 언로딩 브라켓 SBXL-500 | 1개 세트 | |
08 | PLC 제어 시스템 SBG 500 PLC | 1개 세트 |
청도 HUASU 회사는 밀접하게 데플로이테이션과 혁신의 정신 하에 전세계에서 플라스틱 기계 산업의 발전을 뒤쫓고 있습니다. 다른 종류의 PE, 경질 염화비닐관 구축 라인(Ф16-Ф1200mm)는 그들의 고급 품질과 안에 국내이고 해외 시장과 놀라운 효율 모두 매우 좋은 평판을 얻습니다. Ф75 내지 Ф200으로부터의 파이프 직경을 할 수 있는 쇄 형 전송 중벽 파형관 생산 라인과 수평선상인 구조를 개발했고 성공적으로 채택한 가장 초기의 회사로서, HUASU는 항상 주도적인 위치를 이 펠리드에 보존하고 근년 동안 매우 좋은 뛰어난 업적을 이끌었습니다.
