PE 단단한 벽 파이프를 만대서 압출 라인과 기계를 만드는 PE 평범한 벽 체관

개요

• 고객으로부터의 특별한 요청 :
• 제품 :
  • 애플리케이션 : 스레딩, 환기, 배수
  • 배관 길이 : 고객의 문의를 부합시키기
  • 추천된 원료 : PE에 쓸 신재료
  • 파이프 목록과 압력 등급 :

지름(MM)	20	25	32	40	50	63
압력 등급



• 환경 조건



위치	워크샵
전원 공급기	어떤 위험지역, 어떤 전력 정차 구역
습도 도	≤95%
온도	0-36C



• 작업 요건



힘	380 Ｖ Ｘ 50 Hz Ｘ 3은 (고객 요구 사항에 따르면) 단계적으로 시행합니다
전체 전력	140 kw, 에너지 소비는 85 kw에 대한 것입니다
냉각수	재생 용수. ≤20C, ≥0.3Mpa, ~15M3/h
압축된 공기	0.3m3/min, >1.2Mpa
외형치수	42m×2.2m×2.5m



• 주요 기술적 성과



압출기	모터	맥스. 출력	기록
SJ65/33	75 kw	220 킬로그램 / Ｈ	파이프를 위한 구축
SJ30/25	2.2 kw	10 킬로그램 / Ｈ	표시 동안 구축



1. 생산 능력은 자료와 작동 조건에 따라 변화합니다.

2. 라인 속도 : 두께에 따르면, 파이프 표준과 작동 조건.

3. 작동 방향 :우측에서 좌즉으로.

4. 라인의 컬러 :HUASU 표준 색.

5. 통신선의 상술을 향상시키기 위해 오른쪽으로 남아 있고, 어떠한 변경도 있다면 안에 미래 소비자가 통보받지 않을 것입니다.





상세한 기술 정보

부정	이름	모델	수량	발언
1.0	단일의 스크류 압출기	SJ65×33	1개 세트	파이프를 위한 구축
	단일의 스크류 압출기	SJ30×25	1개 세트	표시 동안 구축
2.0	주형		1개 세트
3.0	탱크를 냉각시키는 진공 보정 물	SGZL-63	1개 세트	3000 밀리미터
	탱크를 냉각시키는 진공 보정 물	SGZL-63	1개 세트	6000 밀리미터
4.0	스프레이 물 탱크	SGPL-63	2개 세트
5.0	기계를 떠나세요	SDQ-63	1개 세트
6.0	절단기	SGQG-63	1개 세트
7.0	브라켓을 전복시키세요		1개 세트
8.0	제어 시스템		1개 세트



1.1 단일의 스크류 압출기 SJ30×25

--스크루 HV>740의 스크루 견고성

--배럴 HV>940의 배럴 견고성

--취급을 질화처리한 재료 38CrMoALA

--배럴 질화 깊이 0.5~0.7mm

--스크루 질화 깊이 0.4~0.6mm

--수냉식 강제 급식과 슬롯 배럴

--지름 30 밀리미터를 비트세요

--Ｌ : Ｄ 25:1

냉난방 & 냉각

--실린더 가열부 3 구역 × 1 kw

--배럴 전원 3 kw

구동

--교류 전동기 2.2 kw

--환원제 행성이 원형 환원제

--메뚜기 소재 스테인레스 강 메뚜기



2.0 주형

--상술 Φ20-63mm

--구조물 나선형 분리 구조 설계

--재료 40 Cr 위조와 템퍼링 처리

--가열 방법 스테인레스 강 가열 링

--히팅 파워 12 kw

2.1 다이 / 핵심 / 정립 소매

--소매를 분류하는 물 막

--재료 구리

--상술 Φ20,Φ25,Φ32,Φ40,Φ50,Φ63

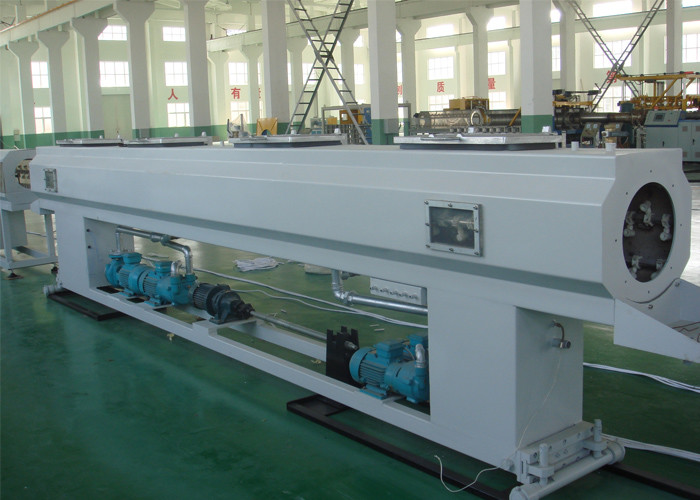

3.0 SGZL-63을 냉각시키는 진공 보정 물

--적용 가능한 파이프 범위 Φ20-63mm

--내각 물질 스테인레스 강판 분무 페인트

--진공 상자 길이 3000 밀리미터

--진공 펌프 3KW

--물 펌프 2.2KW

--최고 진공 -0.06MPa

--스테인레스강 필터

--스프레이 파이프 4 PC 스테인레스 강

--노즐 ABS

--수온과 수위 자동 제어 시스템

--전기 제어 박스 어깨걸이식

--3차원적 조정할 수 있는 상자

--포워드와 뒤처지는 모터 0.75KW를 움직이기

--높이, 수평선상 수동 제어

--박스 900 밀리미터의 앞이고 뒷부분인 이동 거리

--박스 ±50mm의 좌우 조정 거리

--박스 ±50mm의 조정 거리의 상하로

--그림과 접지 레일 각 강 파이프

3.1 SGZL-63을 냉각시키는 진공 보정 물

--적용 가능한 파이프 범위 Φ20-63mm

--내각 물질 스테인레스 강판 분무 페인트

--진공 상자 길이 6000 밀리미터

--진공 펌프 4KW

--물 펌프 4KW

--최고 진공 -0.06MPa

--스테인레스강 필터

--스프레이 파이프 4 PC 스테인레스 강

--노즐 ABS

--수온과 수위 자동 제어 시스템

--전기 제어 박스 어깨걸이식

--각료의 높이는 왼쪽부터 오른쪽으로부터 조정될 수 있습니다

--박스 ±50mm의 조정 거리의 상하로

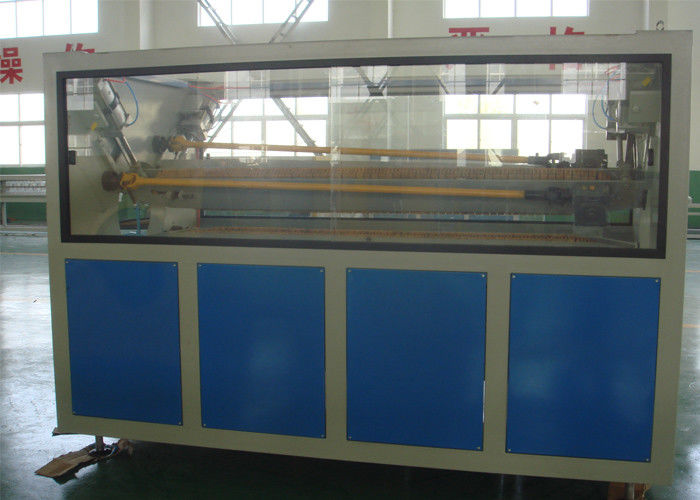

4.0 스프레이 물 탱크 SGPL-63

--탱크 본체 스테인레스 강

--물 펌프 4KW

--길이 6000 밀리미터

--살포관 4 부분 스테인레스 강

--노즐 ABS

--조정할 수 있는 높이

--박스 ±50mm의 조정 거리의 상하로

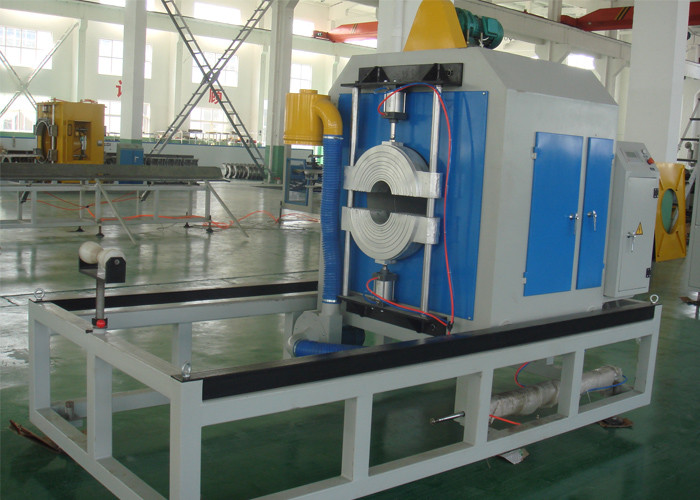

5.0 기계 SDQ-63을 떠나세요

--타입　　 2 무한궤도

--고무 블록 재료 부드러운 탄력 있는 V자형 고무 블록

--튜브 형상 공압을 고정시키기

--튜브 길이를 고정시키기　　　 2200 밀리미터

--구동 모터 동력　　　　　　　 3 kw　주파수 변환 속도 조정률

--끌어당기는 긴장 (최대).　　　　　3KN

--홀링 속도　　　　　　　　　　3-30m/min



6.0 기계 SGQG-63을 줄이기

--활용 범위 Φ20~Φ63mm

--클램핑 방법　　　 공기 클램핑

　

--칼날재 불순물 블레이드

--형식 순환 절단을 줄이기

--선속도 0.3-5 M/min으로 일하기

--효과적 행정 길이 1500 밀리미터

--혁명 원동력 1.1 kw



7.0 브라켓 STF-6000을 전복시키세요

--배관 길이 6000 밀리미터를 언로딩시키기

--플랩 물질　　　 스테인레스 강 끝마무리

　

--공기 제어, 고정 길이와 자동 전복

8.0 제어 시스템

--온도 제어 옴론

--인버터 ABB

--콘택터 지멘스
