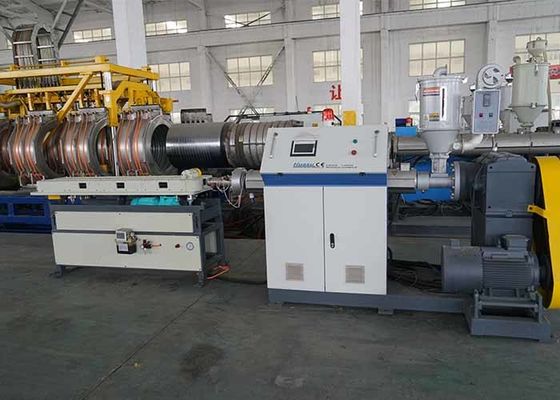

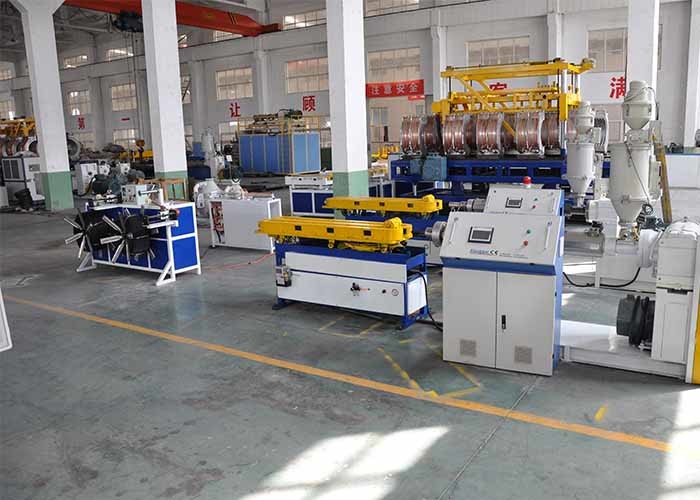

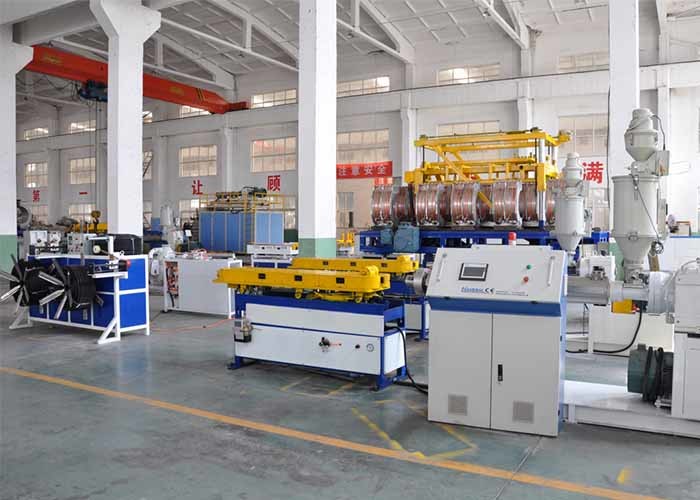

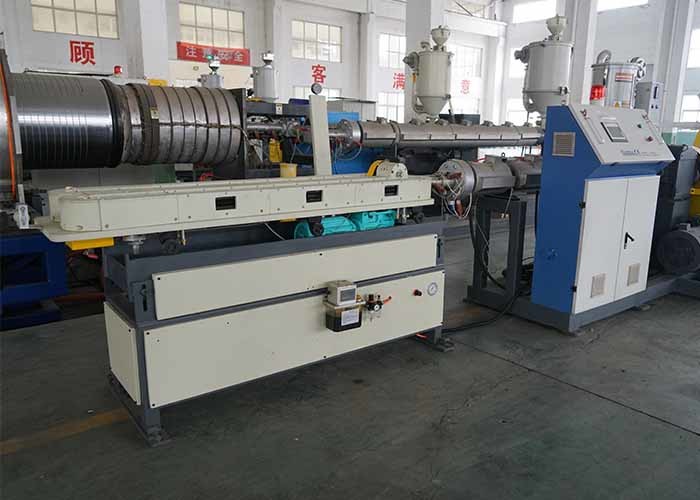

80 kg/H 생산량 고속도 단일 벽 파형관 라인 SBG-50 22 kw 모터

일반의 정보

• 고객으로부터의 특별한 요청 :
• 전공 :
• 제품 :
  • 애플리케이션 : 전기적 행동, 물 빼기
  • 배관 길이 : 고객의 문의를 부합시키기
  • 추천된 원료 :
  • 파이프 목록과 압력 등급 :

아니오.	내경 (밀리미터)	외부 직경 (밀리미터)	발언
1		16
2		23



환경 조건



위치	워크샵
전원 공급기	어떤 위험지역, 어떤 전력 정차 구역
습도 도	≤95%
온도	0-36C



작업 요건



힘	380V/3phase/50HZ
전체 전력	25 kw
냉각수	재생 용수. ≤20C, ≥0.3Mpa, ~0.5T/h
압축된 공기	0.3m3/min, >0.5Mpa
라인 디멘션	6.5m/1.5m/1.5m



주요 기술적 성과



압출기	모터	맥스 출력	기록
SJ55/30	22 kw	80 킬로그램 / Ｈ



1. 생산 능력은 자료와 작동 조건에 따라 변화합니다.

2. 라인 속도 : 두께에 따르면, 파이프 입석자와 작동 조건.

3. 작동 방향 : 우측에서 좌즉으로.

4. 라인의 컬러 : HUASU 표준 색.

5. 통신선의 상술을 향상시키기 위해 오른쪽으로 남아 있고, 어떠한 변경도 있다면 안에 미래 소비자가 통보받지 않을 것입니다.



장비 구성



아니오.	이름 & 모델		양
1.0	단일의 스크류 압출기 SJ-55/30		1개 세트
2.0	주형	다이 헤드 & 곰팡이는 (16mm,23mm)를 차단합니다	2개 세트
3.0	성형 기계		1개 세트
4.0	권상기		1개 세트
5.0	PLC 제어 시스템		1개 세트



상세한 기술 정보



1.0 단일 스크류 압출기 SJ-55/30

--스크루 HV>740의 스크루 견고성

--배럴 HV>940의 배럴 견고성

--재료 38CrMoAlA 질화 취급

--0.5를 질화처리하는 배럴의 깊이--0.7 밀리미터

--0.4-0.6mm을 질화처리하는 스크루의 깊이

--스크루 55 밀리미터의 지름

--Ｌ :Ｄ 30:1

Heating& 냉각

--실린더 가열부 3 zones×4kw

--배럴 냉각영역 3 zones×0.06kw

--다이 헤드 가열대 2 구역

구동

--전원 22 kw를 운전하세요

--주파수 변환 히다찌, 일본

--휠 박스 단단한 기어 표면



2.0 주형

2.1 다이 헤드

--상술 φ16,φ23mm

--재료 40Cr

--가열 루프 스테인레스 강

2.2 거푸집 블럭

--상술 φ16,φ23mm

--70 쌍을 이르세요

--몰딩 블럭 전체 길이 70×56.55 = 4071.6 밀리미터

--냉각 형태 물 냉각



3.0 성형 기계

--템플릿 냉각 베이스 물 냉각

--템플릿 소재는 철 과정을 던졌습니다

--전송 방식 트랙 전송

--형폐 길이 1310 밀리미터

--감속 박스 웜 휠, 박스 1 세트 웜 휠 감속

박스 1 세트 기어 휠 감속

--맥스. 21개 Ｍ / 분을 가속시키세요

--동력 3 kw 모터 주파수 변환을 운전하세요

--타입 영향을 계산하는 미터



4.0 자동차 권상기

--요리사 모자 모터를 운전하기

--권취 플레이트 inner220*outer600*width260mm

--맥스. 길이 50m/r



5.0 PLC 제어 시스템

--전기 부품은 지멘스를 사용합니다

--PLC 지멘스
